風機葉片工藝用手糊還是RTM更好一點
文章來源：未知日期：2019-10-08作者：麥科瀏覽次數：
利用RTM模擬仿真系統對風機葉片的RTM充模過程進行了三維模擬，以優化其成型工藝方案。通過比較和分析葉片根部線注射和側面線注射兩種注射方式的模擬結果，確定側面線注射為最佳注射方式。通過比較8個側面注射位置的模擬結果，優化得到最佳的注射位置、合理的溢料口位置以及選擇溢料口的依據。模擬優化的RTM工藝方案為：葉片側邊線注射，注口位置在距根部500 mm處，3個溢料口分布在葉片根部和尖端。實際制造中采用此方案得到了滿意的產品，模擬優化RTM工藝大大降低了復合材料構件的制造成本，為其他類似構件的合理制備和優化設計提供了參考依據。

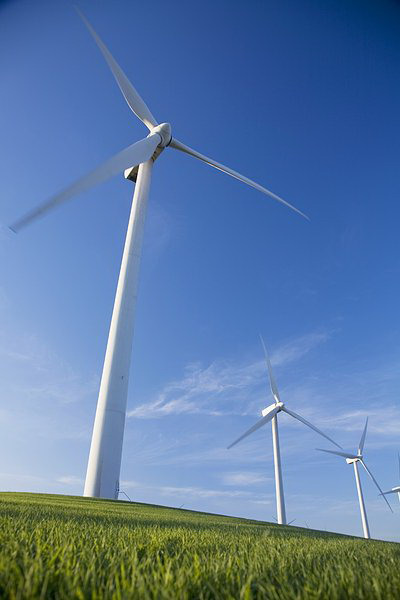

復合材料風機葉片是風力發電系統的關鍵動部件，直接影響著整個系統的性能，要求具有長期在戶外自然環境條件下使用的耐候性和合理的價格。因此，葉片的設計和質量十分重要，被視為風力發電系統的關鍵技術和技術水平代表。
傳統復合材料風力發電機葉片多采用手糊工藝制造。把玻璃纖維織物和樹脂交替鋪在模具上，涂抹離型劑脫模而成。通過手糊工藝生產風機葉片的主要缺點是產品質量強烈依賴于工人的操作熟練程度及環境條件，生產效率低而且產品質量波動較大，產品的動靜平衡保證性差，廢品率高。葉片在使用過程中由于手糊工藝過程中的含膠量不均勻、纖維／樹脂浸潤不良及固化不完全易出現裂紋、斷裂和葉片變形等問題。此外，手糊工藝過程伴有大量有害物質和溶劑的釋放，有環境污染問題。因此，目前國外高質量復合材料風機葉片往往采用RIM（聚胺酯反應注射成型）、RTM、纏繞及預浸料／熱壓工藝制造。其中RTM工藝適宜中小尺寸風機葉片的中等批量生產(5000～30000片／年)。RTM工藝是首先在模腔中鋪放好按性能和結構要求設計好的增強材料預成型體，涂上離型劑，采用注射設備將專用低粘度注射樹脂體系注入閉合模腔，排氣系統保證樹脂流動順暢并排出模腔中的全部氣體和徹底浸潤纖維，并且模具的加熱系統可使樹脂加熱固化而成型復合材料構件。RTM工藝屬于半機械化的復合材料成型工藝，特別適宜一次整體成型的風力發電機葉片，無需二次粘接。與手糊工藝相比，其節約各種工裝設備、生產效率高、生產成本低。同時由于采用低粘度樹脂浸潤纖維以及加溫固化工藝，復合材料質量高，且RTM工藝生產較少依賴工人的技術水平，工藝質量?jī)H僅依賴預先確定好的工藝參數，產品質量易于保證，廢品率低。
復合材料風機葉片是風力發電系統的關鍵動部件，直接影響著整個系統的性能，要求具有長期在戶外自然環境條件下使用的耐候性和合理的價格。因此，葉片的設計和質量十分重要，被視為風力發電系統的關鍵技術和技術水平代表。
傳統復合材料風力發電機葉片多采用手糊工藝制造。把玻璃纖維織物和樹脂交替鋪在模具上，涂抹離型劑脫模而成。通過手糊工藝生產風機葉片的主要缺點是產品質量強烈依賴于工人的操作熟練程度及環境條件，生產效率低而且產品質量波動較大，產品的動靜平衡保證性差，廢品率高。葉片在使用過程中由于手糊工藝過程中的含膠量不均勻、纖維／樹脂浸潤不良及固化不完全易出現裂紋、斷裂和葉片變形等問題。此外，手糊工藝過程伴有大量有害物質和溶劑的釋放，有環境污染問題。因此，目前國外高質量復合材料風機葉片往往采用RIM（聚胺酯反應注射成型）、RTM、纏繞及預浸料／熱壓工藝制造。其中RTM工藝適宜中小尺寸風機葉片的中等批量生產(5000～30000片／年)。RTM工藝是首先在模腔中鋪放好按性能和結構要求設計好的增強材料預成型體，涂上離型劑，采用注射設備將專用低粘度注射樹脂體系注入閉合模腔，排氣系統保證樹脂流動順暢并排出模腔中的全部氣體和徹底浸潤纖維，并且模具的加熱系統可使樹脂加熱固化而成型復合材料構件。RTM工藝屬于半機械化的復合材料成型工藝，特別適宜一次整體成型的風力發電機葉片，無需二次粘接。與手糊工藝相比，其節約各種工裝設備、生產效率高、生產成本低。同時由于采用低粘度樹脂浸潤纖維以及加溫固化工藝，復合材料質量高，且RTM工藝生產較少依賴工人的技術水平，工藝質量?jī)H僅依賴預先確定好的工藝參數，產品質量易于保證，廢品率低。
下一篇：選擇離型劑要考慮哪些因素
相關推薦 /Related to recommend
查看更多 >>
時間：2021-12-14
模具是各種接觸成型工藝中的主要設備。模具的好壞，直接影響產品的質量和成本，必須精心設計制造。...
查看詳情 >
時間：2021-05-15

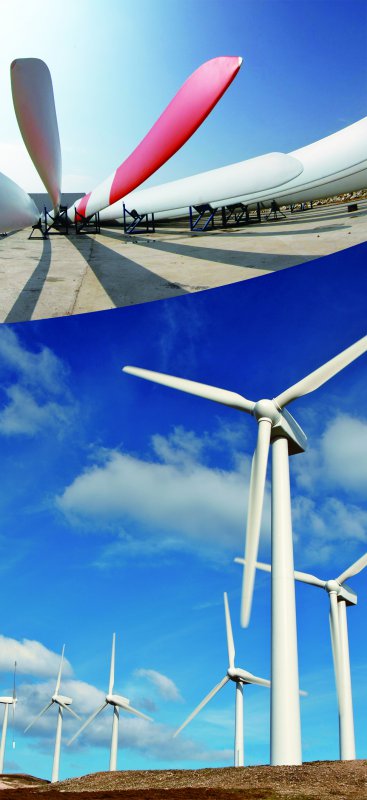

隨著新時代的不斷發展，復合材料在各個行業均得到了廣泛的應用，我們常見的有：航天航空、高鐵、風電葉片、運動器材、游艇等制品。怎樣才能高效、低成本的生產出合格的產品呢？ 復合...
查看詳情 >
時間：2019-09-09
1、橡膠脫模劑:指用于防止橡膠產品與模具表面粘連，并能使之順利出模而不致撕裂的一類物質。使 用時將它噴或涂于模腔表面，以形成一層有效的隔離層。對脫模劑的主要要求是：有一定的...
查看詳情 >
時間：2019-08-12
在國人腦層記憶中，進口的東西都是好的。離型劑也是，很多碳纖維廠家就覺得買離型劑就要買進口的，覺得效果有保障，不會損壞模具。殊不知，進口離型劑的型號多樣化，不同的模具對于...
查看詳情 >
時間：2019-07-17

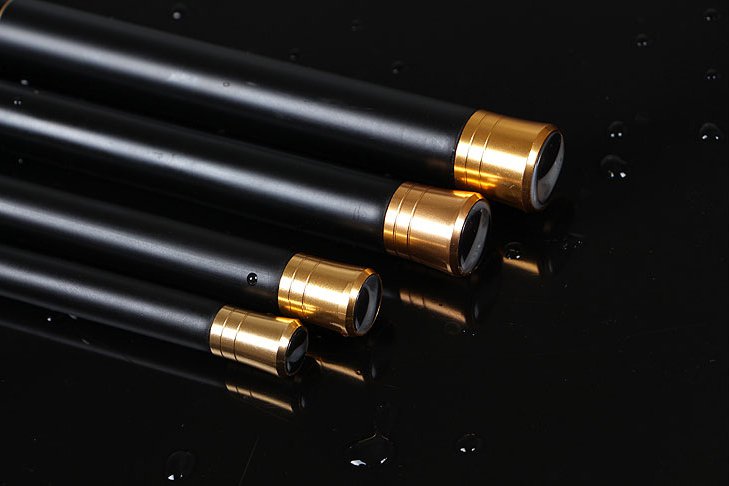

脫模力度小 在實際生產測試中，麥科斯離型劑的脫模力度最小，為什么能夠做的到？因?yàn)槲覀冄兄屏艘徽滦偷膹?fù)合材料，這種材料一方面和樹脂分子間產生強排斥，一方面又和尼龍風管產生...
查看詳情 >
時間：2019-07-15
您還在用含有硅油的離型劑嗎？ 在物理特征上，硅油是種惰性液體，因?yàn)槭且后w，它不僅會粘附在產品表面，還會滲透到纖維內部，前者導致產品表面噴漆開花，后者會導致碳布分層這樣可怕...
查看詳情 >
時間：2019-07-03

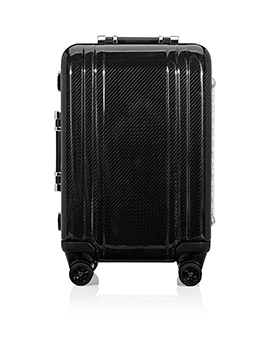

碳纖維箱包主要是通過預浸碳纖維布熱壓成型的。其他碳纖維制品如汽配、體育用品、釣魚竿等也是通過這種工藝生產出來。其間都要用到 離型劑 。 碳纖維箱包是一種含碳量在95%以上的高強...
